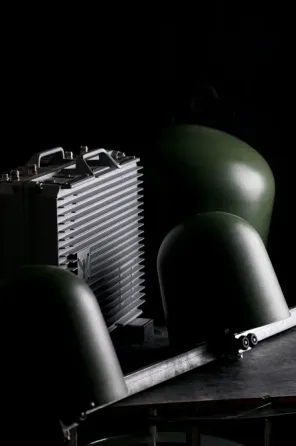

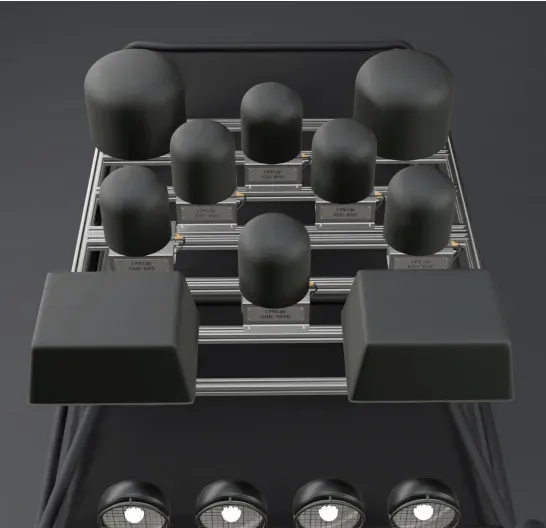

Купольний модульний РЕБ “Грець ХЛ”

Купольний РЕБ “Грець — ХЛ” (модульний) — це потужний засіб протидії FPV Дронам, завдяки модульній конструкції, є можливість встановлювати необхідні модулі потужністю 50-60 ватт перекриваючи весь актуальний діапазон частот.

Перелік можливих модулів для встановлення:
170-225 МГц (квадрифіляр)
225-300 МГц (квадрифіляр)
300-400 МГц (квадрифіляр)
400-500 МГц (квадрифіляр)
500-600 МГц (квадрифіляр)
700-800 МГц (квадрифіляр)
800-900 МГц (квадрифіляр)
900-1050 МГц (квадрифіляр)
2080-2270 МГц (кумекс)
2230-2420 МГц (кумекс)
2380-2570 МГц (кумекс)
2530-2720 МГц (кумекс)

Призначення:
Забезпечує подавлення FPV дронів на радіоуправлінні, в залежності потужності та частоти модуля з відстанні від 50м.
Підходить для авто, військової техніки, має власний крондштейн для встановлення модулів.

Технічні характеристики:

Тип: Грець ХЛ
Діапазони: Опційно 170–1050 МГц, 2080–2720 МГц
Потужність модуля: 50–60 Вт
Живлення: Автономне джерело 12–36 В + 220 В
Кріплення: 4 болта, автомобільний кронштейн
Охолодження: Активне охолодження для стабільної роботи
Корпус: Комбінований: алюміній + оцинковка
Нейтралізація дронів Висота: від 50 метрів
Енергоспоживання одного модуль: До 130 Вт
Рівень захисту: IP55
Керування: Пульт керування з індикацією роботи окремих модулів

До складу Купольний модульний РЕБ “Грець ХЛ” входить:
-Кронштейн з кріпленням під рейлінги – для надійної установки блоків.
-Блок живлення: для 5 або 10 блоків, залежно від потреб.
-Пульт керування: з можливістю керування від 5 до 10 каналами.
-Кабель живлення 220 В: 1 або 2 шт. для стабільної роботи.

Опційно може бути додано:
-Акумулятор Генера 220: для живлення до 5 каналів, або два акумулятори Генера 220 для 10 каналів.

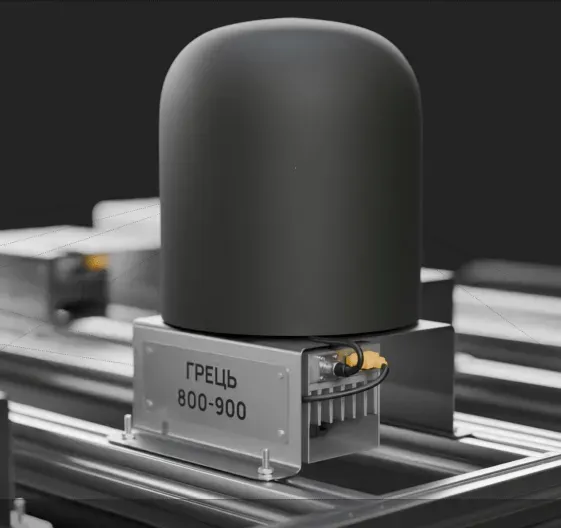

Блок генерації шуму:
Купольний модульний РЕБ "Грець ХЛ"
Блок складається з двох основних частин:
1. Антенного модуля
2. Модуля генерації

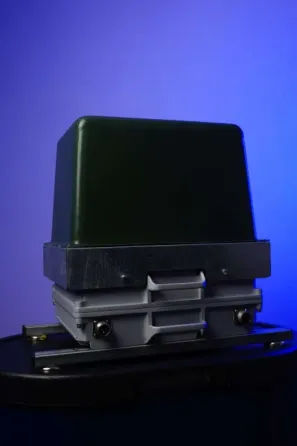

Антенний модуль:
Антенний модуль виконаний у вигляді квадрафілярної антени, яка жорстко закріплюється на основній частині конструкції.
Він оснащений спеціальною направляючою, що забезпечує:
– точне позиціонування;
– надійне з’єднання з модулем генерації.

Модуль генерації:

Модуль генерації розміщується у міцному оцинкованому корпусі, який надійно захищає внутрішні компоненти від зовнішніх впливів.

Живлення:

Підключення живлення здійснюється через стандартний роз’єм XT60, що забезпечує:
– зручність експлуатації в різних умовах.
– надійне з’єднання;

Пульт керування:
Купольний модульний РЕБ "Грець ХЛ"
Процедура заміни модуля
У разі заміни модуля для правильного налаштування енергоспоживання необхідно провести калібрування каналу.
Для цього слід:
– Затиснути відповідну кнопку на 7 секунд.
– Дочекатися появи миготливої лампи.
Це дозволяє системі запам’ятати початкове енергоспоживання модуля та забезпечити його коректну роботу.

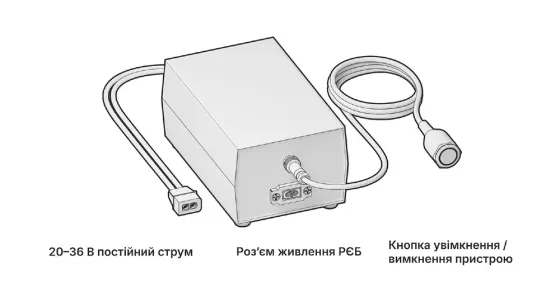

Блок живлення:
Купольний модульний РЕБ "Грець ХЛ"
Блок живлення оснащений роз’ємом XT90 для підключення зовнішнього джерела живлення, наприклад, акумулятора ємністю 100 А·год і напругою 24 В.

Основні особливості:
– Має 10 роз’ємів для підключення модулів генерації шуму та пульта керування, що забезпечує стабільне живлення всієї системи.
– Корпус виготовлений з оцинкованого металу, що гарантує високу міцність і захист від корозії.
– Обладнаний активною системою охолодження, яка підтримує оптимальну температуру під час інтенсивної експлуатації.
– Загальна вага — 4 кг, що робить блок компактним і зручним для транспортування та встановлення.
