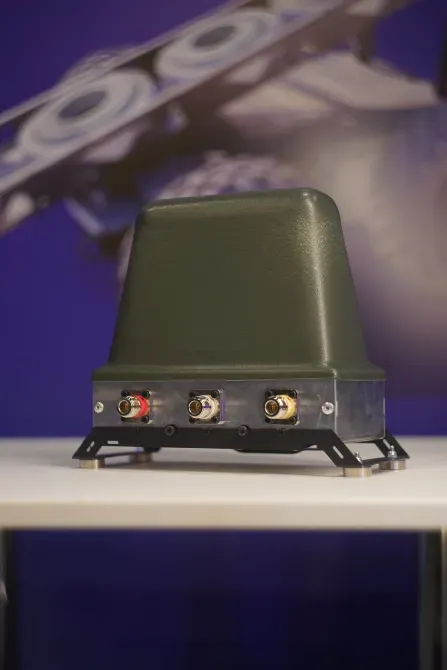

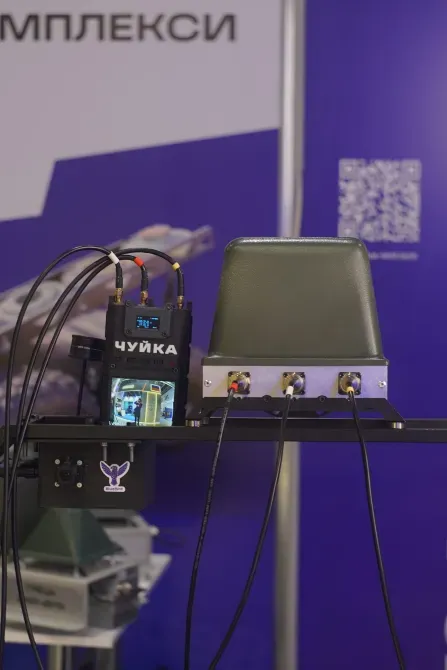

Модуль виносних антен (МВА) Universal для “Чуйка” від BlueBird

МВА Universal від BlueBird – це модульна, всепогодна, високопродуктивна платформа, характеристики якої оптимізовані для забезпечення максимальної ефективності та стабільності комплексу радіоелектронної розвідки (РЕР) “ЧУЙКА”.

Завдяки універсальності конструкції та стандартизації інтерфейсів, платформа повністю сумісна з будь-якою іншою радіоелектронною системою, що працює у відповідних діапазонах.

МВА Universal забезпечує винесення антенно-фідерного обладнання з місця розташування оператора, що критично підвищує якість прийому, ефективно нівелює локальні перешкоди та розширює зону покриття.

Технічні особливості та адаптивність
- Модульність фідерних ліній
Ключова перевага версії Universal – використання промислових роз’ємів N-type female на корпусі. Це дозволяє оператору обирати та швидко змінювати довжину і тип коаксіального кабелю, щоб мінімізувати втрати сигналу на необхідній дистанції.

- Надійна конструкція та захист
Корпус платформи є ударостійким та має високий ступінь захисту від зовнішніх впливів.

Він забезпечує надійний захист трьох інтегрованих антен від атмосферних опадів, пилу та вібрацій під час швидкого розгортання та тривалої експлуатації.

- Триканальна інтеграція
МВА Universal містить три незалежні антенні канали, ідентичні тим, що використовуються у базовому пристрої РЕР “ЧУЙКА”, гарантуючи передбачувані характеристики прийому в діапазонах:

Канал 1: 900−1800 МГц

Канал 2: 2870−4080 МГц

Канал 3: 4860−6060 МГц

- Універсальне кріплення та розгортання

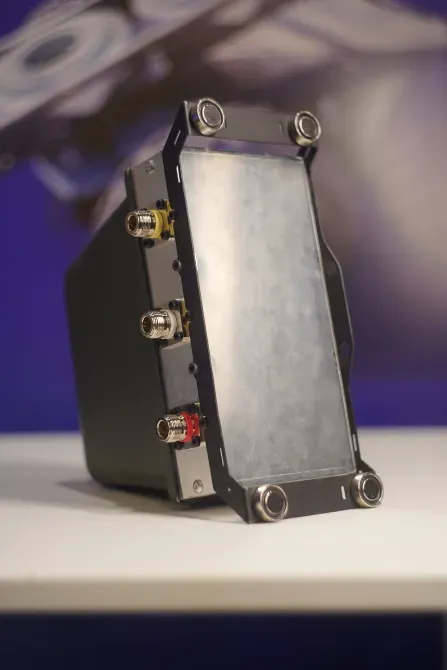

Оснащена чотирма потужними магнітами для миттєвої фіксації на металевих поверхнях.

Для стаціонарного кріплення передбачені два монтажні отвори (56 мм між центрами) для надійного фіксування до щогли/труби за допомогою П-хомута (постачається в комплекті).

Додаткові технологічні отвори дозволяють використовувати стяжки або інші засоби для кріплення на нетипових поверхнях (дерево, конструкції).

🔹 Глобальна сумісність
Завдяки стандартизованим діапазонам та комплектації кабелем зі SMA-male роз’ємами, МВА Universal може бути легко інтегрований з будь-яким радіоелектронним обладнанням із SMA-female входами, що працює у зазначених частотних діапазонах.

Технічні характеристики:

Характеристики МВА Universal
Найменування моделі: МВА Universal
Кількість каналів :3
Робочі діапазони: 900-1800 МГц
2870-4080 МГц
4860-6060 МГц
Антени: Інтегровані

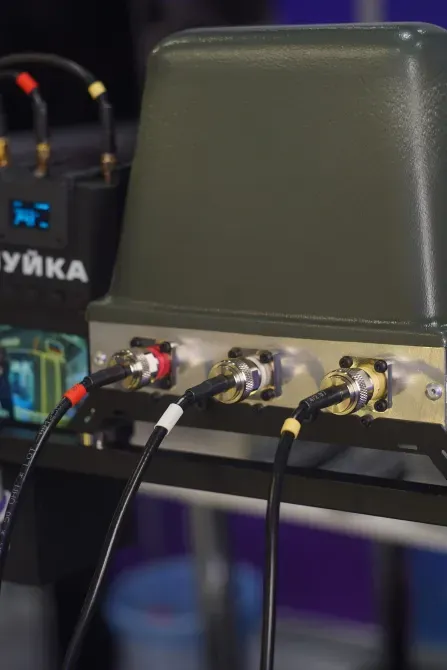

Роз’єми МВА (зовнішні): 3 × N-type female
Кріплення: 4 × магніти,
отвір під П-хомут: (56 мм)
Габаритні розміри: ш. 120 × в. 220 × д. 240 мм
Маса (без кабелю): 650 г

Специфікація кабельної збірки (комплект)
Тип кабелю: SLL-240-SF
Довжина кабелю: 3 м
Роз’єм до МВА: N-type male
Роз’єм до РЕР: SMA male
Втрати сигналу (згасання) на 3 м

– 1.2 ГГц ≈0.95 дБ
– 3.3 ГГц ≈1.7 дБ
– 5.8 ГГц ≈2.25 дБ

До складу Модуль виносних антен (МВА) Universal для “Чуйка” від BlueBird входить:
-Модуль виносних антен МВА Universal – 1 шт.
-Кабелі з’єднання – 3 шт.
