Комплекс керування БПЛА “Віщун-К1”

Комплекс “Віщун-К1” – це набір апаратури для керування FPV.

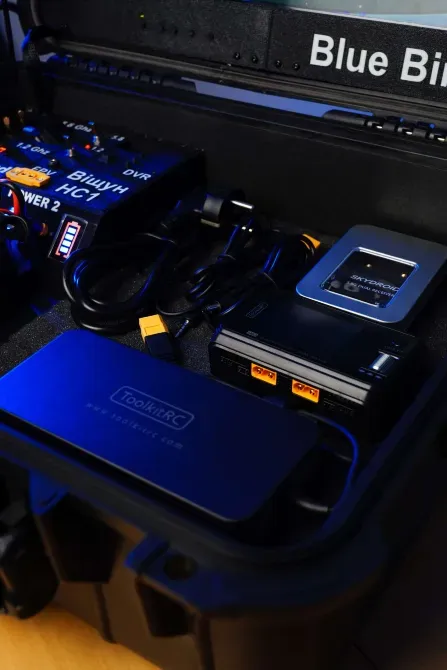

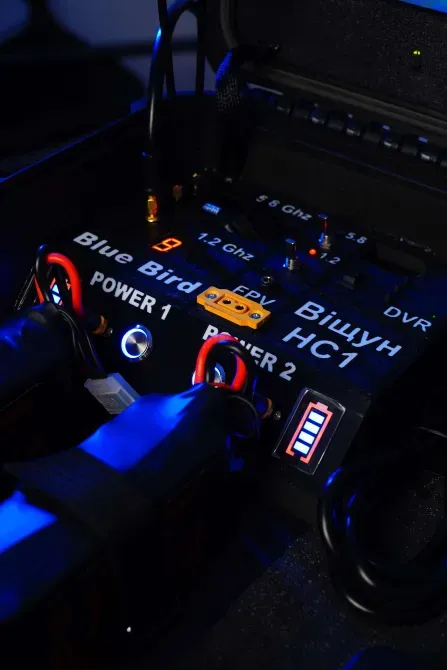

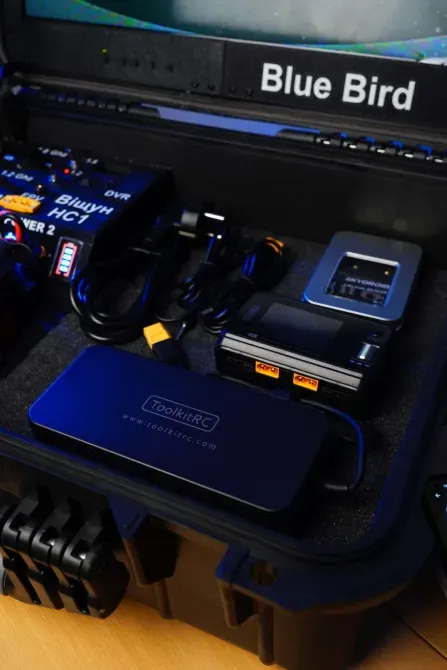

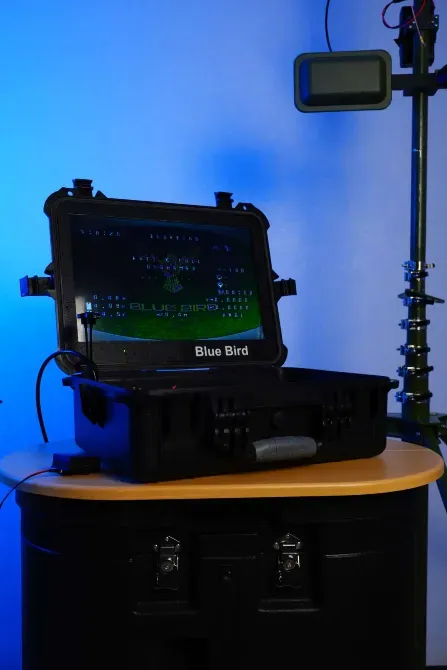

Наземна станція «Віщун-НС1» – це сучасний пристрій для професійного керування FPV дронами, розроблений з урахуванням потреб військових операторів. Станція забезпечує надійний прийом відеосигналів та передачу команд керування в складних умовах експлуатації. Дає можливість розрахунку працювати з безпечного місця (бліндаж, приміщення, автомобіль) завдяки використанню модулів виносних антен.

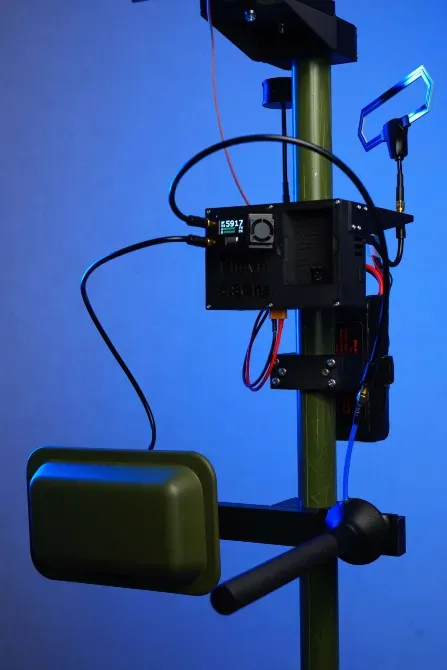

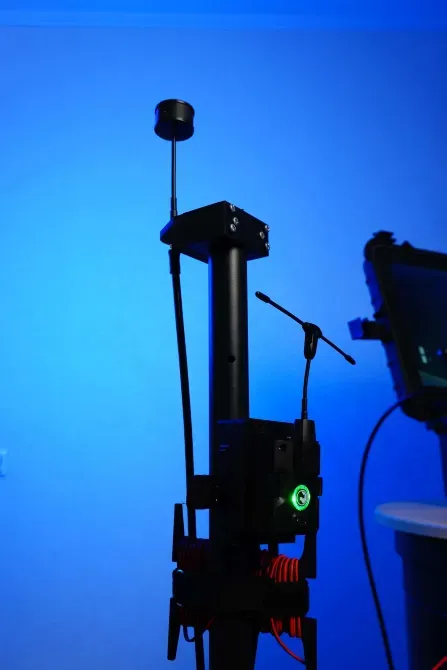

Наземний бездротовий ретранслятор «Віщун-5.8» – це пристрій, розроблений для значного збільшення дальності польоту FPV дронів (до 25км.). Прилад встановлюється на щоглу та працює як міст між оператором і БПЛА, забезпечуючи стабільний зв’язок на відстанях, недосяжних для стандартного обладнання.
Щогла (мачта, висотою 9м.) – Алюмінієва телескопічна щогла призначена для швидкого та зручного монтажу різноманітного приймально-передавального обладнання, такого як антени, ретранслятори, камери спостереження та інші сенсори. Це сприяє значному покращенню якості зв’язку, огляду та підвищенню рівня безпеки.
Антени, які використовуються у комплексі з високим рівнем підсилення сигналу для відео та керування забезпечують стабільний зв’язок на значних відстанях (до 25км).
Призначення:
Наземна станція дозволяє пілоту та штурману керувати БПЛА з безпечного місця (укриття, бліндаж, приміщення, транспортний засіб тощо), зберігаючи повний контроль над дроном та отримуючи високоякісне відео. Станція є критичним компонентом для професійних FPV операцій, де безпека операторів та надійність зв’язку мають першочергове значення
Ретранслятор призначений для забезпечення надійного зв’язку між оператором та БПЛА на дальніх відстанях. Пристрій приймає відеосигнал від дрона, передає його оператору, а також ретранслює сигнали керування. Це дозволяє операторам знаходитись у безпечному місці, зберігаючи повноцінний контроль над дроном.
Щогла дозволяє закріпити та підняти на необхідну висоту потрібні для ретрансляції прилади.
Основні переваги:
-Безпека пілота: Завдяки використанню модулів виносних антен від наземної станції пілот та другий пілот мають можливість працювати з укриття (бліндаж, приміщення, машина, тощо).

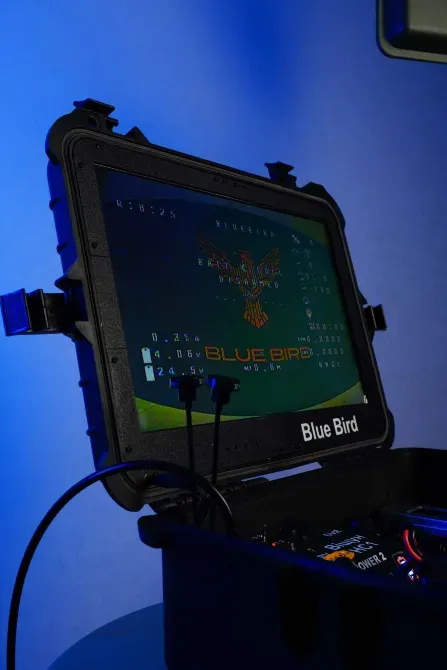

-Зручність: Наявність великого 19 дюймового монітора та можливості трансляції відео на окуляри підвищує зручність і ефективність керування БПЛА та взаємодію пілота та штурмана.
-Живлення приладів: станція має можливість живити та заряджати всі необхідні прилади для роботи з БПЛА.
-Бездротовий зв’язок з пілотом: Пілот не прив’язаний до довжини кабелю і знаходиться на безпечній відстані від мачти (щегли) з ретранслятором (до 1км прямої видимості).
-Мобільність та автономність: Завдяки портативному дизайну та автономному живленню ретранслятор може бути легко встановлений на будь-який вид мачти (щегли).
-Велика дальність та надійність зв’язку: Розширює радіус дії дрона до 25 км залежно від умов.
-Швидкість монтажу: Підготовка до використання займає лічені хвилини завдяки кріпленням швидкого монтажу.
-Висока якість компонентів: Використання преміальних комплектуючих для максимальної надійності .
-Стабільна робота у складних умовах: Підтримує зв’язок навіть при наявності певних перешкод та завад.

Технічні характеристики наземної станції:
Прийом відео з дрону:

VRX1 5.8GHz SKYZONE Steadyview X 5G (4,990–5,945GHz)
Антени: VRX1 RHCP FOXEER Pagoda Pro 5.8GHz, 3 dBi
VRX2 1.2GHz (1,080–1,360GHz)
Антена: VRX2 1.3GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi
Чутливість приймачів: –98 дБм ± 1 дБм
Прийом керування з дрону:

Виносний модуль під TX**: JR ERLS / TBS / Lora з автономним живленням
Виносний модуль під антену VRX: Розʼєм SMA Female
Кабелі для підключення антен:

Кабель модуля TX: 15 м (XT30 – XT30)
Кабель модуля VRX: 15 м (SMA Male – SMA Male)
Наземна станція :Дві батареї 6S2P
Виносний модуль під TX: Дві батареї 18650
Час роботи: До 6 годин
Модуль виносної антени: До 6 годин
Підключення окулярів пілота:

Живлення :Розʼєм XT60 12V
