Наземна станція керування “Віщун-HC1”

Наземна станція «Віщун-НС1» – це сучасний пристрій для професійного керування FPV дронами, розроблений з урахуванням потреб військових операторів. Станція забезпечує надійний прийом відеосигналів та передачу команд керування в складних умовах експлуатації. Дає можливість розрахунку працювати з безпечного місця (бліндаж, приміщення, автомобіль) завдяки використанню модулів виносних антен.

Призначення:

Наземна станція дозволяє пілоту та штурману керувати БПЛА з безпечного місця (укриття, бліндаж, приміщення, транспортний засіб тощо), зберігаючи повний контроль над дроном та отримуючи високоякісне відео. Станція є критичним компонентом для професійних FPV операцій, де безпека операторів та надійність зв’язку мають першочергове значення.

Основні переваги:

Мобільність та автономність: Компактне виконання та автономне живлення, завдяки чому можливе безприривне користування пристроєм та швидке його згортання для передислокації.
Безпека пілота: Завдяки використанню модулів виносних антен від наземної станції пілот та другий пілот мають можливість працювати з укриття (бліндаж, приміщення, машина, тощо).
Зручність: Наявність великого 19 дюймового монітора та можливості трансляції відео на окуляри підвищує зручність і ефективність керування БПЛА та взаємодію пілота та штурмана.
Живлення приладів: Станція має можливість живити та заряджати всі необхідні прилади для роботи з БПЛА.

Технічні характеристики наземної станції «Віщун-НС1»
Прийом відео з дрону:

VRX1 5.8GHz SKYZONE Steadyview X 5G (4,990–5,945GHz)
Антени: VRX1 RHCP FOXEER Pagoda Pro 5.8GHz, 3 dBi
VRX2 1.2GHz (1,080–1,360GHz)
Антена: VRX2 1.3GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi
Чутливість приймачів :–98 дБм ± 1 дБм
Прийом керування з дрону :

Виносний модуль під TX**: JR ERLS / TBS / Lora з автономним живленням
Виносний модуль під антену VRX

Кабелі для підключення антен:

Кабель модуля TX :15 м (XT30 – XT30)
Кабель модуля VRX : 15 м (SMA Male – SMA Male)
Живлення :

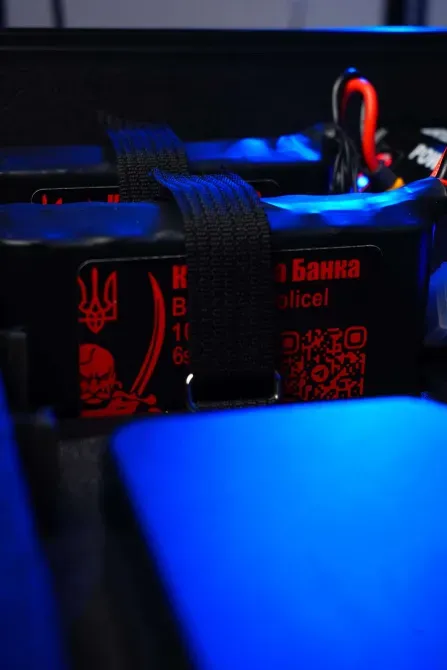

Наземна станція: Дві батареї 6S2P
Виносний модуль під TX: Дві батареї 18650
Час роботи: До 6 годин
Модуль виносної антени: 6До 6 годин

Живлення Розʼєм: XT60 12V
Відео: Розʼєм 3.5 х 4pin – 2 шт.
Кабелі до окулярів:

Живлення*: 1–3 м
Відео*: 1–3 м

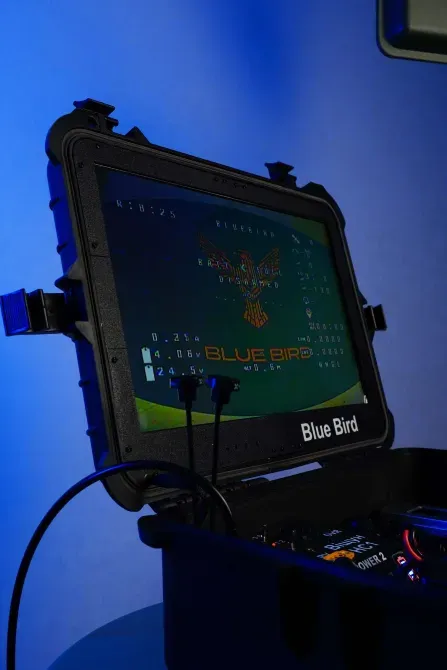

Монітор: Вбудований у кейс, 19″
DVR Запис на microSD карту з можливістю перегляду
Порти зарядки:

Type-C 45W QC
USB 3.0 18W QC

До складу Наземна станція керування “Віщун-HC1” входить:
1.Наземна станція «Віщун-НС1»

2.Антена 1.3GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi

3.Антени RHCP FOXEER Pagoda Pro 5.8GHz, 3 dBi

4.Виносний модуль під TX

5.Виносний модуль під антену VRX

6.Кабель для антенного модуля 15 м

7.Кабель для ТХ модуля 15 м

8.Кабель підключення окулярів відео:1–3 м

9.Кабель підключення окулярів живлення:1–3 м

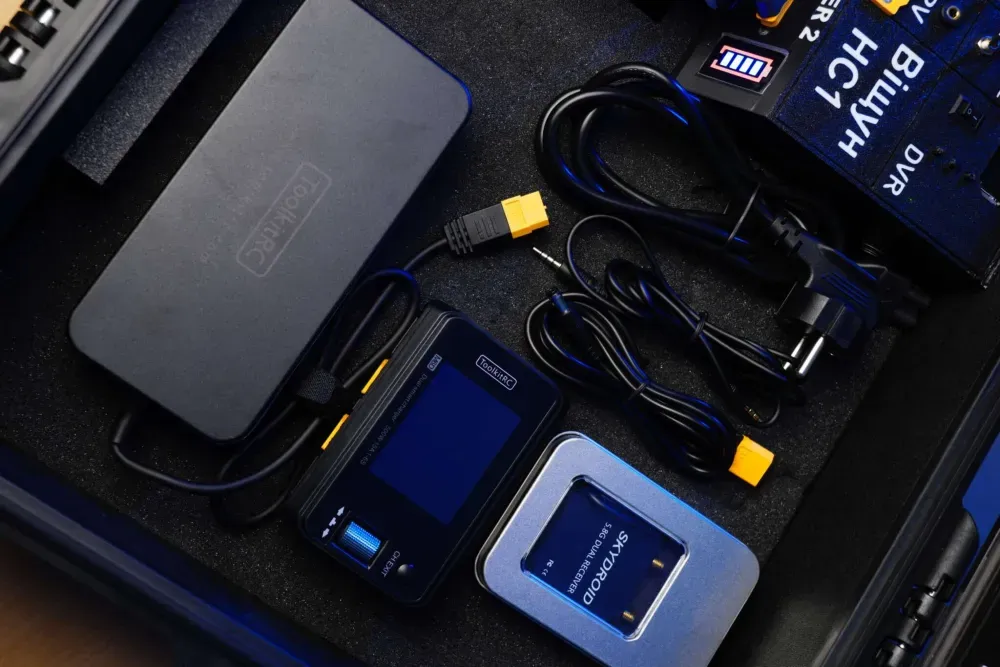

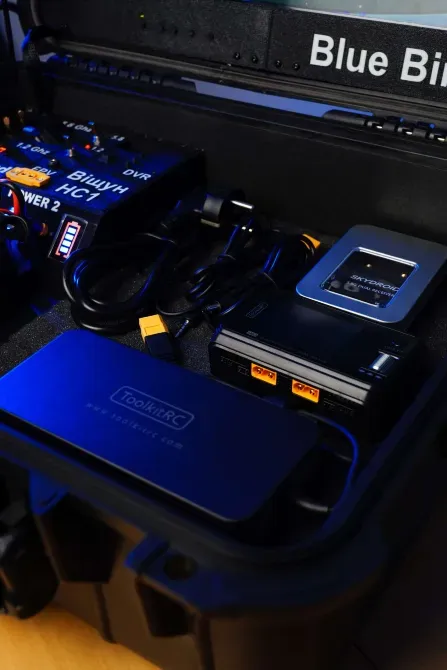

10.Зарядний пристрій ToolkitRC M6D з блоком живлення

11.Приймач SKYDROID 5.8 OTG

12.Батареї живлення 6S2P: 2

13.Батареї живлення 18650: 62

14.Флешка microSD: 1

15.Щогла міні: 1
